BWR2-4A(TH) 變壓器繞組溫控器
主要功能：
實時監測油浸式變壓器繞組模擬溫度，幫助判斷變壓器負載狀態、溫升變化及運行安全性。
儀表可在現場直接顯示繞組溫度，并支持Pt100或4–20mA信號輸出，便于接入二次儀表及計算機監控系統。
當繞組溫度達到設定值時，可輸出報警信號，并自動控制冷卻風機或冷卻系統啟停。
當溫度超過安全范圍時，可聯動變壓器保護裝置輸出跳閘信號，降低繞組過熱及絕緣損壞風險。
應用場景：
油浸式電力變壓器繞組溫度監測
變電站主變壓器現場溫度指示
工業及配電變壓器運行狀態監測
新建變壓器配套及現有設備改造項目
- 產品說明
- 產品尺寸
油浸式變壓器油面溫控器BWR2-4A(TH)簡介
變壓器繞組溫控器是變壓器的專用儀表。該儀表采用附加溫升的原理而設計，它是由復合變送器和指針溫度計構成，同步顯示變壓器線圈溫度。溫控器內裝有四個控制開關，可根據需要分別用于信品144號報警，冷卻器控制和超溫
命名規則 Product Naming Convention
| B | W | R | 2 | – | – | – |
| │ ↓ |
│ ↓ |
│ ↓ |
│ ↓ |
│ ↓ |
│ ↓ |
│ ↓ |
| 變壓器類產品用 For Transformers |
溫控器 Thermostat |
繞組 Winding |
圓形表 Round Type |
控制開關數量 Switch Qty. |
功能代碼 Function Code |
特殊環境代號 Special Environment Code |
*控制開關量數量：由用戶需求配置 。
功能代號：A–PT100輸出 J–4-20mA輸出(2線制) 。
特殊環境代號：TH–適用于濕熱帶地區， TA–適用于干熱帶地區， T–適用于干濕熱合帶地區。
英諾科技繞組溫控器型號齊全，各種規格油浸式變壓器通用
以下為標準參數，具體可根據客戶需求定制化，需要詳細資料和詢價請聯系公司電話：0591-83846499
| 工作環境
Ambient Temperature | (-25～+65) ℃ |
| 相對濕度
Relative Humidity | ≤95%（25℃） |
| 測量范圍
Measuring Range | ?0～+160℃（Customizable） |
| 準確度
Accuracy Class | 1.5級（檢測點允許的最大誤差為±2.4℃） Accuracy at measuring point: ±2.4℃ |
| 開關性能
Switching | 4組或6組可調開關（4~6 groups） |
| 開關額定功率
Contact Rating | AC 220V / 5A |
| 毛細管長度
Capillary Length | 見儀表編號最后一組數字 See final digits of instrument S/N |
| 防護等級 IP
Rating | IP55 |

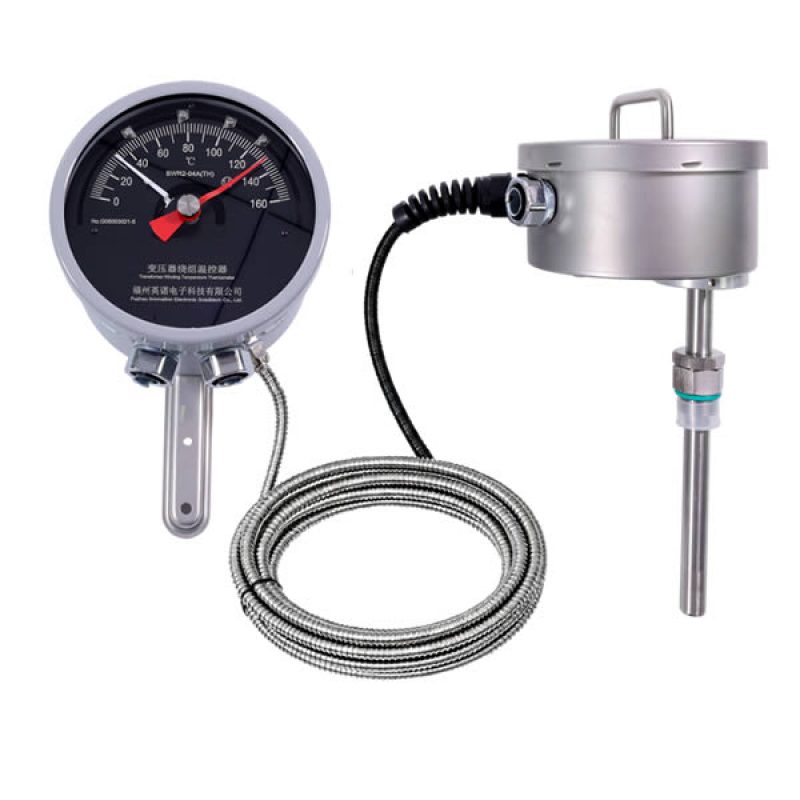

英諾科技BWR繞組溫控器及復合變送器實物組合圖
繞組溫控器產品配件-復合變送器圖
BWR2系列變壓器繞組溫控器的主要功能和原理：
變壓器繞組溫控器的溫包插在復合變送器內，變送器插在變壓器油箱頂層的溫度計座內(如右圖所示),當變壓器負荷為零時，繞組溫控器的讀數為變壓器油的溫度。當變壓器帶上負荷后，通過變壓器電流互感器取出的與負荷成正比的電流，經變送器調整后使電熱元件產生熱量，疊加感溫部件上。經毛細管傳送到表內，因此在變壓器帶上負荷后，疊加在感溫部件上的溫度，是由變壓器頂層油溫和變壓器負荷電流二者所決定。繞組溫控器指示的溫度是變壓器頂層油溫與線圈對油的溫升之和，反映了被測變壓器繞組溫度。
安裝步驟：
- 本體安裝：將儀表用3顆M6螺栓垂直固定在變壓器側壁。
- 溫包安裝：溫包安裝前，首先應將變壓器溫度計座內充滿變壓器油。將溫包上安裝螺絲與密封螺栓松開，使溫包在安裝螺絲中可自由伸縮，然后在安裝螺絲上纏繞適量生料帶，把溫包慢慢插入變壓器上的溫度計座中(此時會有少量變壓器油溢出),擰緊安裝螺絲，再將溫包插入至溫度計座底部，擰緊固定螺栓。擰安裝螺絲和密封螺栓時切記不得將溫包隨之轉動。
- 覆不銹鋼軟管的毛細管固定：毛細管應每隔300mm加以適當固定，多余的毛細管應盤為直徑200mm以上的環圓狀后也加以適當固定。
BWX 數字式溫度顯示儀
數字式溫度顯示儀與溫控器配套，用于遠方溫度顯示、信號遠傳、信號控制。
| 工作條件
Operating Condition | Ambient temperature|-10℃ to+50℃ Relative humidity|≤85% |
| 工作電源
Power supply | AC/DC 100-265V,50/60 Hz |
| 輸出信號
Output signal | ?4-20 mA analog current, RS485 communication |
| 顯示方式
Display mode | LED digital tube |
| 準 確 度
Accuracyching | Class 1.0 |
命名規則 Product Naming Conv
默認:BWX-A20F,工作電源AC220V,輸入信號PT100,提供RS485通訊功能。
| B | W | X | – | – | – | – | – |
| ↓ | ↓ | ↓ | ↓ | ↓ | |||
| 數字式溫度顯示儀 | 輸入信號： A-PT100, B-4-20mA(2線制) |
工作電源： 2-AC220V, 5-AC/DC100-264V. |
繼電器數量 | 可選功能： E:4-20mA電流輸出F:RS485通訊功能 |
|||
繞組溫控器及復合變送器尺寸圖
| 序號 | 序號 | ||
| 1 |
開關接點設定指針 | 8 | 復合變送器 |
| 2 | 儀表溫度指示針 | 9 | 密封螺栓 |
| 3 | 最高紀錄指針 | 10 | 安裝螺絲 |
| 4 | 最高記錄指針復位 | 11 | 溫度傳感器 |
| 5 | 調零旋鈕 | 12 | 覆不銹鋼軟管的毛細管 |
| 6 | 引線孔（φ16包塑軟管接頭） | 13 | 安裝支架 |
| 7 | 引線孔 |
數字式溫度顯示儀尺寸及安裝方式：
安裝方式：嵌入式
開孔尺寸：153×77mm(寬×高)
外型尺寸：160×80×120mm(寬×高×深)
