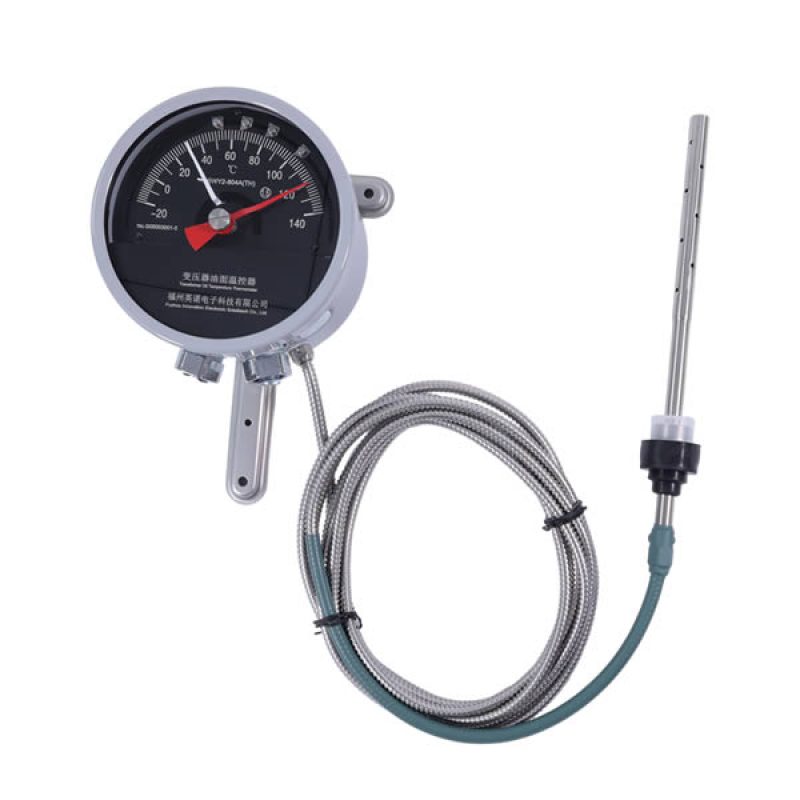

BWY2-804A 變壓器油面溫控器
適用于電力變壓器及油浸式變壓器的溫度監測。
適用于變電站、配電房及各類配電系統。
適用于無人值班變電站的遠程溫度監測與集中管理。
適用于變壓器冷卻風機及冷卻系統的自動控制。
適用于變壓器油溫溫度及運行狀態監測。
適用于工業電氣設備及工礦企業配電系統。
適用于電氣成套設備及電力監控柜配套安裝。
- 產品說明
- 產品尺寸
油浸式變壓器油面溫控器BWY2-804A(TH) / BWY2-806 簡介?
變壓器油面溫控器采用復合溫升原理設計，用于變壓器油面溫度的檢測與控制，也可用于其它電力設備的溫度檢測。儀表內設可調控制開關，可實現冷卻系統啟動控制及超溫報警，并輸出4~20mA和 Pt100信號，可搭配數字式溫度顯示調節儀BWX使用.
命名規則 Product Naming Convention
| B | W | Y | 2 | -80 | – | – | – |
| │ ↓ |
│ ↓ |
│ ↓ |
│ ↓ |
│ ↓ |
│ ↓ |
│ ↓ |
│ ↓ |
| 變壓器類產品用 For Transformers |
溫控器 Thermostat |
油面 Oil Surface |
圓形表 Round Type |
線性刻度 Linear Scale |
控制開關數量 Switch Qty. |
功能代碼 Function Code |
特殊環境代號 Special Environment Code |
*控制開關量數量：由用戶需求配置 。
功能代號：A–PT100輸出 J–4-20mA輸出(2線制) 。
特殊環境代號：TH–適用于濕熱帶地區 TA–適用于干熱帶地區 T–適用于干濕熱合帶地區。
英諾科技油面溫控器型號齊全，各種規格油浸式變壓器通用
以下為標準參數，具體可根據客戶需求定制化，需要詳細資料和詢價請聯系公司電話：0591-83846499
| 工作環境 Ambient Temperature | (-25～+65) ℃ |
| 相對濕度 Relative Humidity | ≤95%（25℃） |
| 測量范圍 Measuring Range | -20～+140℃ / 0～+160℃（Customizable） |
| 準確度 Accuracy Class | 1.5級（檢測點允許的最大誤差為±2.4℃） Accuracy at measuring point: ±2.4℃ |
| 開關性能 Switching | 2~6組可調開關（2~6 groups） |
| 開關額定功率 Contact Rating | AC 220V / 5A |
| 溫包尺寸 Bulb Dimension | (Φ14×150) mm |
| 安裝螺紋 Mounting Thread | (M27×2) mm |
| 毛細管長度 Capillary Length | 見儀表編號最后一組數字 See final digits of instrument S/N |
| 防護等級 IP Rating | IP55 |
BWY2系列變壓器油面溫控器的主要功能：
油面溫度監測用于檢測油浸式變壓器油面溫度，幫助用戶掌握變壓器運行狀態。
現場溫度顯示儀表可在現場直接顯示溫度值，方便運維人員巡檢、讀取和記錄。
冷卻系統控制可根據溫度設定值控制變壓器冷卻風機或冷卻系統啟停，提高散熱效率。
超溫報警當油面溫度達到設定報警值時，可輸出報警信號，提醒運維人員及時處理。
開關控制輸出適用于冷卻控制、報警、保護和信號聯動。
遠程監測管理可與計算機監控系統配套使用，實現溫度數據遠程采集、傳輸和集中管理。
| 序號 | 序號 | ||
| 1 |
密封螺栓 | 6 | 開關接點設定指針 |
| 2 | M27X2安裝螺絲 | 7 | 儀表溫度指示針 |
| 3 | 覆不銹鋼軟管的毛細管 | 8 | 最高紀錄指針 |
| 4 | 引線孔 | 9 | 最高記錄指針復位 |
| 5 | 溫度傳感器 | 10 | 調零旋鈕 |
| 11 | 安裝支架 |
